Настройка режущих плоттеров: как принять рабочий режим перед серией

Пробный квадрат отделяется от листа, но на готовой детали остаются непрорезанные отверстия или вытянутые углы. Такой тест подтверждает только простую операцию. Для серийного запуска нужно проверить элементы, из-за которых заказ действительно могут забраковать.

Настройка режущих плоттеров заканчивается не выбором скорости в программе, а получением детали, соответствующей чертежу. Ниже — порядок подготовки и приёмки режима для производственного участка. Конкретные значения и сервисные регулировки берут из документации на установленную модель.

Сначала определить операцию

Сквозная резка, надсечка верхнего слоя и биговка имеют разные критерии качества. В первом случае деталь должна отделяться по контуру. При надсечке проверяют, что подложка сохраняет требуемую целостность. При биговке оценивают будущий сгиб после сборки изделия.

Разные типы режущих плоттеров также по-разному подают и удерживают материал. Режим рулонной машины нельзя считать готовой настройкой для планшетной системы только потому, что обе используют нож.

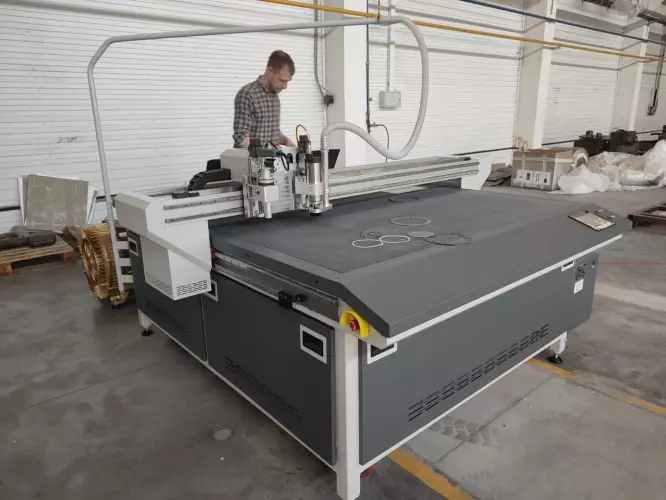

PROFICUT на рабочем участке. При приёмке настройки оценивают детали, изготовленные из материала будущего заказа.

Проверить материал и его фиксацию

В карте задания записывают марку и фактическую толщину материала. Отдельно отмечают подложку, защитную плёнку и направление структуры, если оно влияет на раскрой. Смена поставщика или покрытия — повод повторить контрольный рез.

До проверки инструмента убеждаются, что заготовка удерживается в рабочей зоне. При вакуумной фиксации важны свойства материала и состояние рабочей поверхности. Если заготовка сдвигается, изменение траектории в программе не устранит причину отклонения размеров.

Для конвейерного исполнения проверяют ещё и подачу: край полотна, складки, перекос и поведение материала после перемещения. Контроль только на неподвижном участке недостаточен для длинного задания.

Выбрать инструмент и выполнить контрольный контур

Ножи для планшетных плоттеров выбирают по материалу, геометрии деталей и установленному модулю. Обозначения «для плёнки» или «для резины» слишком широки для окончательного выбора. В карте настройки нужен конкретный артикул инструмента.

В контрольный файл включают небольшой внешний контур, минимальное рабочее отверстие, угол и криволинейный участок. Если в заказе есть узкие перемычки, их также воспроизводят на пробе. Размеры берут из реальной детали.

Параметры меняют последовательно, сохраняя результат каждого теста. Иначе невозможно понять, какое изменение улучшило кромку, а какое лишь компенсировало другую ошибку. Увеличивать глубину при любом недорезе не следует: сначала проверяют фиксацию, состояние инструмента и соответствие операции выбранному модулю.

Инструментальный узел и детали на столе. Фотография показывает одну комплектацию и не задаёт универсальный набор модулей для всех PROFICUT.

Что оценивать у первой детали

Размеры и замыкание контура

Измеряют согласованные размеры и проверяют место начала и окончания реза. Визуально ровная кромка ещё не подтверждает соответствия допуску.

Отделение и последующая операция

Деталь снимают тем способом, который будет использоваться в серии. Затем выполняют предусмотренную сборку, сгиб или установку. Такой контроль выявляет дефекты, незаметные на столе.

Повторение результата

Проверяют несколько последовательных деталей, а при необходимости — разные участки рабочей зоны. Одна удачная проба не показывает, как поведёт себя материал после подачи или смены листа.

Сохранить настройку так, чтобы её можно было повторить

Рабочая карта связывает файл и его версию, материал, артикул инструмента, способ фиксации, принятые параметры и критерии качества. К ней полезно приложить фотографию контрольной детали и результаты измерения. Название вроде «резина новая 2» этой задачи не решает.

При повторном заказе оператор сверяет карту с фактическим материалом и установленным инструментом. После замены ножа выполняет контроль по регламенту. Это особенно важно, когда один участок обслуживают несколько смен.

Что согласовать при запуске PROFICUT

Для PROFICUT инструмент и дополнительные системы подбираются под задачу. Камера для резки по меткам, проектор и программные возможности должны соответствовать спецификации поставки.

До пусконаладки передайте SKY TECH образцы материалов, рабочие файлы и допуски. Согласуйте, какие задания входят в приёмку, кто сохраняет карты режимов и какие операции осваивает оператор. Состав обучения и последующей сервисной поддержки указывают в предложении и договоре.

Настройка плоттера для резки влияет на себестоимость через брак, расход инструмента и время подготовки заказа. Поэтому сравнивать режимы нужно по числу принятых деталей за полный цикл, включая проверку и снятие, а не только по времени движения каретки.

Частые вопросы

Есть ли одна таблица настроек для всех материалов?

Есть исходные рекомендации для определённого оборудования и инструмента. Рабочие значения подтверждают на материале предприятия.

Можно ли сразу запускать полный лист после замены ножа?

Сначала выполняют предусмотренную регламентом проверку инструмента и контрольную деталь. Полную партию запускают после приёмки результата.

Почему медленная резка не всегда устраняет дефект?

Причина может быть в фиксации, инструменте, файле или состоянии рабочего покрытия. Скорость — только один из проверяемых параметров.
