Модуль линейного перемещения для ЧПУ: что определить до расчёта

Модуль линейного перемещения для ЧПУ подбирают не только по длине хода. Для расчёта нужны масса перемещаемой части, положение нагрузки, рабочий цикл, направление установки и требуемая точность. Если этих данных нет, два внешне похожих модуля могут совершенно по-разному вести себя на одном и том же участке.

Линейные модули LINOMATIC применяются как отдельные оси и как элементы систем XZ, XY и XYZ. Конфигурацию SKY TECH рассчитывает под конкретную операцию. Фиксированной цены для LINOMATIC нет: стоимость зависит от хода, привода, нагрузки, компоновки, управления и состава проекта.

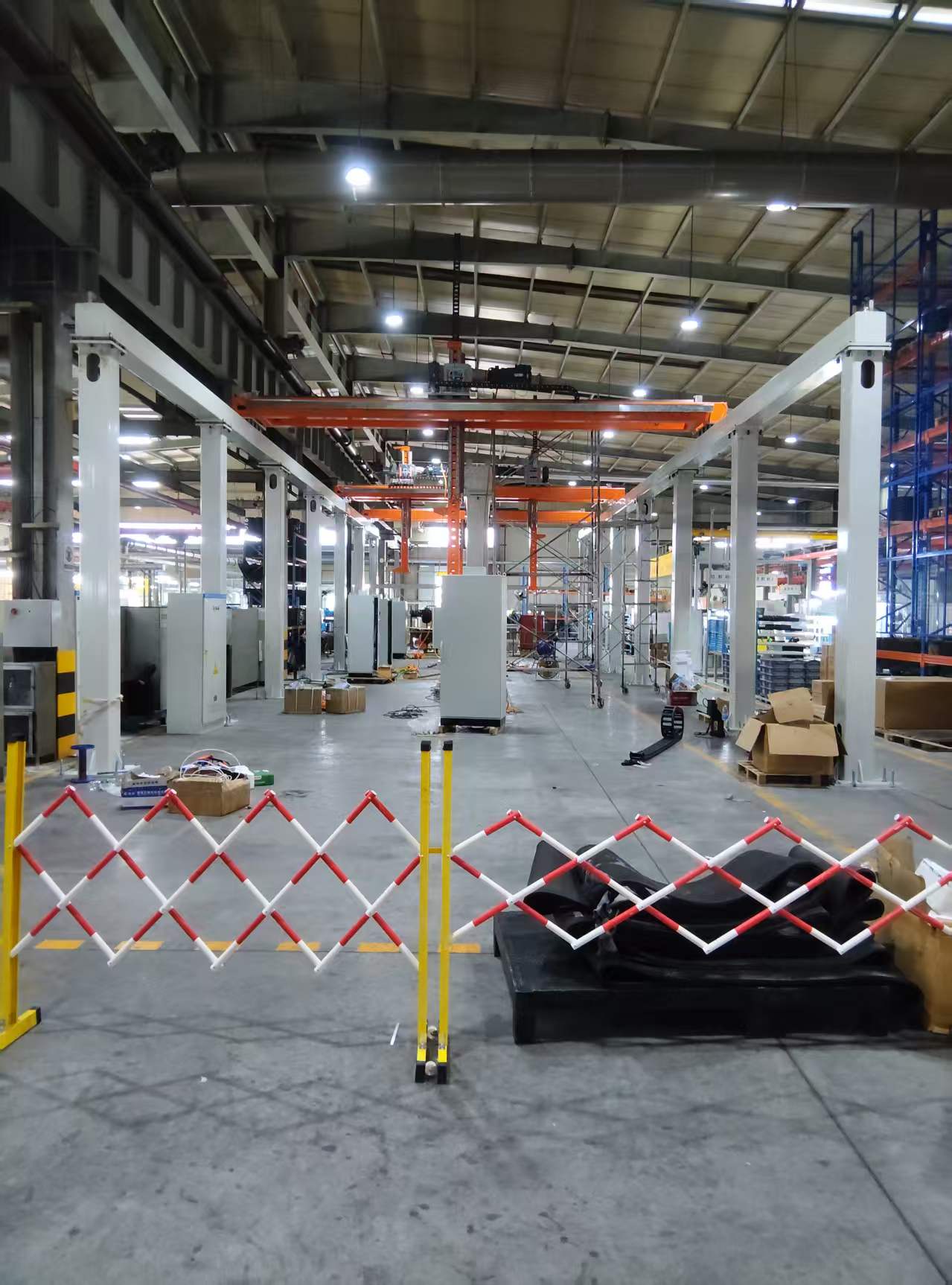

Линейные оси в составе портальной системы. При расчёте учитывают не только перемещение, но и опоры, кабельные трассы и доступ к обслуживанию.

Сначала описывают движение

Фраза «нужен модуль длиной два метра» не является техническим заданием. Инженеру важно понять, что будет двигаться и что происходит в крайних точках маршрута.

Для первого расчёта фиксируют:

• полезный ход, а не общую длину конструкции;
• массу каретки, оснастки, захвата и детали;
• положение центра тяжести;
• горизонтальную, вертикальную или наклонную установку;
• количество циклов и паузы между ними;
• допустимое время перемещения;
• требуемую точность позиционирования и повторяемость;
• условия в цехе: пыль, температура, влага и загрязнение;
• способ крепления и доступ для обслуживания.

Отдельно описывают рабочую операцию. Перемещение камеры, дозатора или маркировочной головки создаёт одну нагрузку. Перенос тяжёлой детали с резким разгоном и торможением — другую.

Ременной привод или ШВП

Выбор привода нельзя сводить к правилу «ремень для скорости, ШВП для точности». На результат влияют длина хода, нагрузка, ускорение, режим работы и конструкция всей оси.

Модуль с ременным приводом

Ременной модуль линейного перемещения рассматривают для длинных перемещений и повторяющихся транспортных операций. При расчёте проверяют натяжение ремня, массу подвижной части, требуемое ускорение и положение модуля.

Такой вариант может подойти для подачи заготовок, перемещения датчика или инструмента между фиксированными позициями. Но окончательный выбор делают после расчёта цикла, а не по названию привода.

Модуль линейного перемещения с ШВП

Шарико-винтовую передачу рассматривают, когда важны управляемое позиционирование и работа под нагрузкой. Здесь также есть ограничения: длина винта, частота вращения, условия смазки, защита от загрязнения и характер нагрузки.

Для вертикальной оси дополнительно учитывают удержание перемещаемой массы и поведение системы при остановке питания. Эти вопросы решаются в составе проекта вместе с приводом, тормозом, датчиками и системой управления.

Почему масса груза — не единственная нагрузка

В заявке часто указывают только массу детали. Но модуль перемещает ещё каретку, плиту, кабели, захват и рабочий орган. Если груз вынесен далеко от направляющей, появляется моментная нагрузка. Она может быть важнее самой массы.

При разгоне и торможении действуют динамические нагрузки. Поэтому один и тот же груз при спокойном перемещении раз в минуту и при коротком непрерывном цикле — это две разные задачи.

Как линейный модуль связывают с ЧПУ

Механическая ось сама по себе не выполняет технологическую операцию. Нужны двигатель, привод, датчики, кабельная разводка и управление. Если модуль должен работать совместно со станком, заранее определяют обмен сигналами.

Минимально нужно описать:

1. Как система получает команду на движение.
2. Как подтверждает достижение позиции.
3. Что происходит при аварии соседнего оборудования.
4. Где находятся концевые и контрольные датчики.
5. Как оператор выполняет наладочное перемещение.
6. Какие зоны должны быть закрыты ограждением.

Эти пункты влияют и на механику, и на электрическую часть. Поэтому модуль перемещения ЧПУ лучше рассчитывать вместе с рабочим органом и логикой участка.

Когда одной оси недостаточно

Один линейный модуль подходит для движения между точками по прямой. Если деталь нужно поднять, перенести и опустить, появляется вторая координата. Для работы по плоскости используют схему XY, для движения в объёме — XYZ.

Портальную систему рассматривают, когда необходимо перекрыть большую прямоугольную зону над станком, паллетой или несколькими позициями. В таком проекте проверяют жёсткость опор, синхронизацию осей, высоту помещения и безопасный доступ к оборудованию.

Какие ошибки обходятся дороже всего

Выбирать модуль только по каталогу

Каталожная нагрузка не описывает конкретный цикл. Без учёта разгона, центра тяжести и положения оси запас может оказаться формальным.

Не считать массу оснастки

Захват, плита и кабельная цепь входят в подвижную массу. Их добавляют до выбора привода.

Задавать скорость без времени цикла

Максимальная скорость редко является главным показателем. В коротком ходе модуль может не успеть разогнаться, а соседний станок всё равно будет занят.

Закрывать доступ к обслуживанию

Модуль нужно смазывать, проверять и при необходимости ремонтировать. Если для доступа приходится разбирать половину линии, стоимость простоя возрастает.

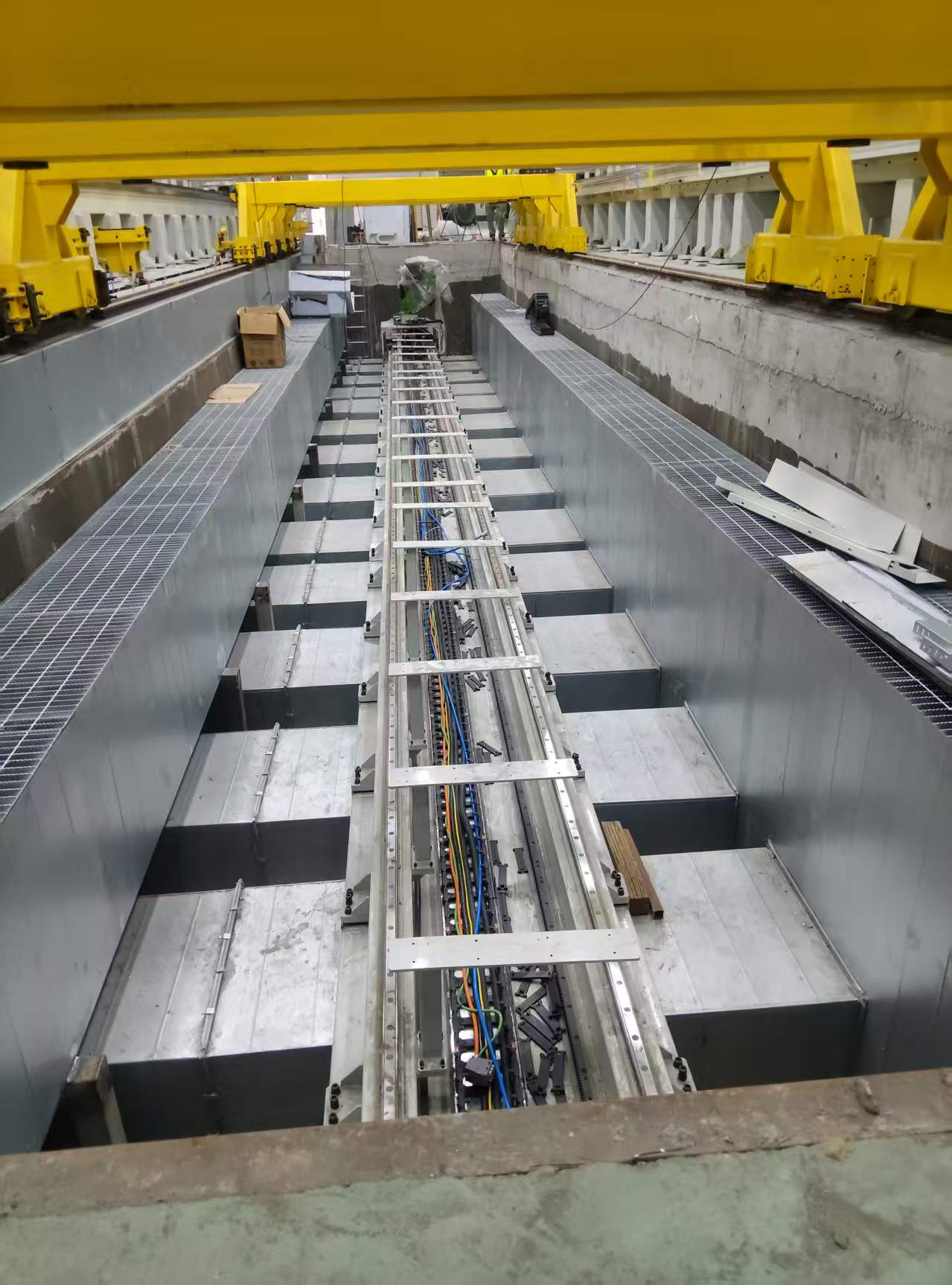

Линейная система внутри промышленного оборудования. Компоновку проверяют с учётом кабельных цепей, соседних узлов и возможности ремонта.

Что отправить инженеру SKY TECH

Для предварительного расчёта LINOMATIC подготовьте схему участка, полезный ход, массу всех перемещаемых частей, желаемое время цикла и описание операции. Полезны фотографии места установки и короткое видео текущей ручной работы.

После проверки исходных данных можно определить тип привода, компоновку оси, состав управления и объём работ. Если одной координаты недостаточно, инженеры предложат схему XZ, XY, XYZ или портальное решение.
