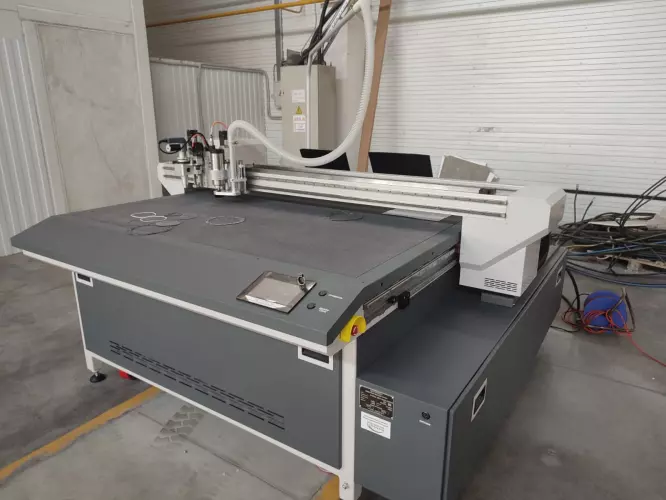

Ножи для планшетных плоттеров: почему инструмент выбирают под материал
Универсального ножа, который одинаково хорошо режет картон, резину, ткань и жёсткий пластик, нет. Поэтому при подборе планшетного раскройного плоттера PROFICUT инженеры SKY TECH начинают не с названия инструмента, а с трёх вопросов: что именно режем, какой результат нужен и в каком объёме будет идти работа.
Заказчик нередко называет материал одним словом — например, «картон» или «резина». Но два образца с похожим названием могут отличаться по толщине, плотности, армированию и поведению в резе. Эти различия напрямую влияют на выбор модуля, лезвия и режимов.
Сначала определяют операцию, затем инструмент
До подбора оснащения важно зафиксировать, нужен ли сквозной рез или надрез верхнего слоя, требуется ли биговка, V-образная канавка, фрезерование, маркировка либо пробивка отверстий.
Комплексы PROFICUT могут оснащаться несколькими инструментами. На официальной странице оборудования указана возможность установки до четырёх рабочих инструментов, однако состав конкретной машины определяется задачей и согласованной комплектацией. Наличие позиции в перечне опций ещё не означает, что она нужна каждому производству.
Какие инструменты применяются на PROFICUT

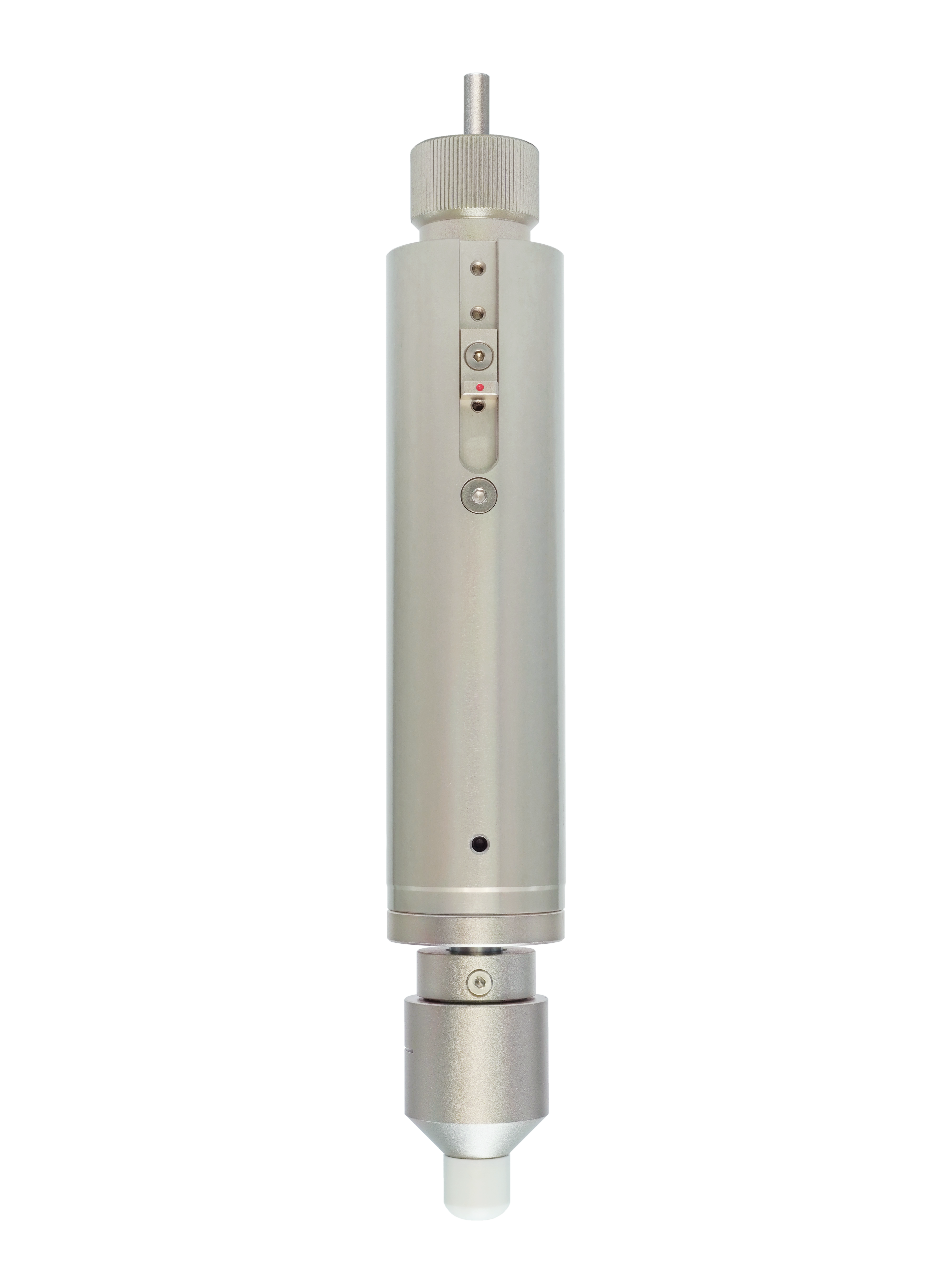

Осциллирующий нож
Лезвие совершает возвратно-поступательные движения и проходит материал, который статичный нож может тянуть или сминать. Электрический осциллирующий инструмент на странице PROFICUT указан для картона, паронита, резины, войлока и мягких пластиков.
Для плотных и толстых материалов может применяться пневматический осциллирующий модуль. Перед его выбором проверяют материал и готовность участка: такому инструменту требуется подготовленный сжатый воздух.
Дисковый нож
Вращающееся лезвие используют при раскрое текстиля, кожи, ПВХ-тканей, а также стеклянных, углеродных и других технических тканей, если применение подтверждено испытанием. Для рулонных материалов важны также подача, фиксация полотна, направление волокон и раскладка деталей.
Инструмент для неполного реза
Если требуется прорезать верхний слой, сохранив подложку, применяют модуль для неполного реза. Типичный пример — самоклеящиеся материалы. Слишком малое заглубление оставит непрорезанные участки, слишком большое повредит основу.
Биговальный и V-образный инструменты
Биговка формирует линию будущего сгиба на картоне. V-образный инструмент выполняет рез под углом или формирует канавку. Ширину, усилие, угол и глубину подбирают по образцу материала.
Фрезерный модуль
Для ряда жёстких пластиков, акрила и композитов в перечне оснащения PROFICUT предусмотрен фрезерный модуль. При расчёте процесса учитывают фрезу, режим обработки, удаление стружки, фиксацию листа и требования к кромке.
Маркировка и пробивка
На странице PROFICUT указаны маркировочный инструмент и пробивной инструмент для отверстий диаметром от 1 до 6 мм с шагом 0,5 мм. Возможность применения проверяется на конкретной детали и согласуется в составе комплектации.
Почему названия материала недостаточно
Для нормального испытания желательно передать реальный материал из рабочей партии, диапазон толщин и плотностей, чертёж характерной детали, требования к кромке, предполагаемый объём серии и сведения о последующих операциях.
Пробный рез показывает то, чего не видно из технического описания: тянется ли материал, расслаивается ли кромка, смещается ли заготовка, достаточно ли фиксации и какой инструмент даёт повторяемый результат.
Что влияет на стоимость комплектации
Цена раскройного комплекса зависит не только от размера рабочего поля. На неё влияют набор инструментов, система подачи материала, требования к фиксации, программная часть и дополнительные операции. Поэтому корректный расчёт начинают с технологического задания.
Избыточная комплектация увеличивает вложения и усложняет обслуживание. Недостаточная заставляет выполнять часть работ вручную или повторно дооснащать участок. Практичный вариант — подобрать PROFICUT под основную номенклатуру и заранее обсудить будущие задачи.
Как проходит подбор решения
Для первичной консультации достаточно направить инженерам SKY TECH описание изделий, образцы материалов и несколько рабочих файлов. После испытания можно обсудить качество реза, подходящие модули, требования к участку и состав поставки.
Подробнее: планшетные раскройные комплексы PROFICUT.
Частые вопросы
Можно ли одним ножом резать все материалы?
Нет. Инструмент выбирают с учётом структуры, толщины и требуемой операции. Даже материалы одного типа лучше проверить на реальных образцах.
Когда нужен пневматический осциллирующий инструмент?
Его рассматривают для плотных и толстых материалов, если результат подтверждён испытанием. Для работы требуется подготовленный сжатый воздух.
Чем неполный рез отличается от сквозного?
При неполном резе верхний слой прорезается, а подложка остаётся целой. Такая операция применяется, например, для самоклеящихся материалов.
Можно ли совместить рез и биговку?
Да, если конфигурация станка включает соответствующие инструменты и технология проверена на материале.
Зачем отправлять материал на тестирование?
Испытание позволяет оценить кромку, фиксацию, подходящий инструмент и реальную последовательность операций.
Отправьте инженерам SKY TECH образец материала и чертёж характерной детали. После теста можно предметно обсудить инструмент, конфигурацию PROFICUT, требования к участку и коммерческий расчёт.
